Hallo zusammen,

ich habe mir nun den LED Commander Pro zugelegt und scheiter gleich schon am Anfang.
Blöde Frage, das Teil 8 Fader, wie steuere ich das eine Lichtanlage mit 15 Kanälen an?

Bei dem DMX Master II konnte ich mit Page zum Prohrammieren die Faderzahl 1-8 auf 9-16 wechseln?

Bei dem LED Commander gobt es zwar eine Page-taste, jedoch ist die nur für Szene und Chases.

Wie komm ich da von fader 9 - 16 ?

Grundlegendes:
Ich habe ja die Cameo LED Lighting SET CLMPAR1 - die ist auf 15 Chanel eingestellt

Wie nutze ich aber die, wenn ich nur 8 Fader habe ?

Ich bin gerade am Verzweifeln :-)

Kann mir hier jemand einen Tipp geben ?

Gruß Randy

Mensajes Wed 11 Feb 15 @ 1:30 pm
Normalerweise sollte das über die Page A/B Taste funktionieren,
das du auf Page A=DMX-Kanäle 1-8 und auf Page B = DMX-Kanäle 9-16 auswählen kannst.
Jedenfalls funktioniert das so beim Showtec Led Commander.

Update zum Showtec Led Commander Pro:
Du hast Recht er kann nur 8x Fixtures mit je 8 DMX-Kanälen plus 2x Aux Kanäle also insgesammt 66. DMX-Kanäle:

Hier steht es in der Beschreibung:
http://www.highlite.nl/de/Shop/Products/Showtec/Lightcontrollers/LED-Controllers/LED-Commander-Pro#
Warum die das abgeändert haben ist mir ein Rätsel,
so ist der Controller dann nur auf 8 Kanal Led Pars oder andere Lichter mit maximal 8x DMX Kanälen ausgelegt.

Gebe den Showtec LED Commander Pro am besten zurück,und kaufe dir dann den alten Showtec LED Commander:
Der kann 8x Fixtures mit je 16 DMX-Kanäle=128 DMX-Kanälen
(Steht in der deutschen Bedienungsanleitung auch drin).
http://www.highlite.nl/de/Shop/Products/Showtec/Lightcontrollers/LED-Controllers/LED-Commander?product_id=128066

mfg,Dirk

das geht zumindest bei mir nicht...

Ich würde einfach die Kanäle so legen, dass ich jeden Scheinwerfer an der Bar auch auf einem Gerät am Controller liegen habe. Die Kanäle sind doch alle frei patchbar. Also leg die Farben für den 1 Scheinwerfer auf das erste Geräte, die Farben für den zweiten Scheinwerfer auf das zweite Geräte und so weiter... für dein Setup reicht das doch locker aus oder nicht?
Den Masterdimmer und die Funktionen die nur einfach vorhanden sind legst du mit auf das erste Gerät am Controller und gut ist...

Bei anderen Pulten sind die Fader fix... bei diesen nicht. Daher kann man da variieren. Du kannst auch auf ein Gerät zwei Scheinwerfer legen... Du hast ja immer 8 Fader zur Verfügung...

Gruß, Kevin

Also ich würde deine Cameo CLM Par 1 Bar wie folgt auf den Controller legen:
Gerät -> ist die Geräte-Taste auf dem Controller
Kanal -> ist der Fader auf dem Controller (Fader 1 bis 8)

Startwert der Scheinwerfer: 1 -> Anzahl Channel: 15

Gerät 1 -> Kanal 1 -> DMX Wert 4 -> Scheinwerfer 1 rot
Gerät 1 -> Kanal 2 -> DMX Wert 5 -> Scheinwerfer 1 Grün
Gerät 1 -> Kanal 3 -> DMX Wert 6 -> Scheinwerfer 1 Blau
Gerät 1 -> Kanal 5 -> DMX Wert 2 -> Masterdimmer alle Scheinwerfer
Gerät 1 -> Kanal 6 -> DMX Wert 3 -> Flash alle Scheinwerfer
Gerät 1 -> Kanal 8 -> DMX Wert 1 -> Modus-Auswahl

Gerät 2 -> Kanal 1 -> DMX Wert 7 -> Scheinwerfer 2 rot
Gerät 2 -> Kanal 2 -> DMX Wert 8 -> Scheinwerfer 2 Grün
Gerät 2 -> Kanal 3 -> DMX Wert 9 -> Scheinwerfer 2 Blau

Gerät 3 -> Kanal 1 -> DMX Wert 10 -> Scheinwerfer 3 rot
Gerät 3 -> Kanal 2 -> DMX Wert 11 -> Scheinwerfer 3 Grün
Gerät 3 -> Kanal 3 -> DMX Wert 12 -> Scheinwerfer 3 Blau

Gerät 4 -> Kanal 1 -> DMX Wert 13 -> Scheinwerfer 4 rot
Gerät 4 -> Kanal 2 -> DMX Wert 14 -> Scheinwerfer 4 Grün
Gerät 4 -> Kanal 3 -> DMX Wert 15 -> Scheinwerfer 4 Blau

Nun hast du noch weitere 4 Geräte mit je maximal 8 Fadern zur Verfügung! Das sollte erstmal ausreichen oder?
Die Geräte so zu patchen hat zum programmieren jede Menge Vorteile. Ich mag diese Seitenumschaltung zwischen A und B einfach nicht. Einmal Fader eingestellt und dann auf Seite B gewechselt und schon sind alle anderen Einstellungen hin. Sowas finde ich mega umständlich! Das ist aber meine Meinung und daher habe ich seit mehreren Jahren schon 16 Fader am Controller.

Zurück zur Programmierung:
Wenn du jetzt die Gerät 1 bis 4 auswählst kannst du alle gleichzeitig rot, grün oder blau machen. Dann solltest du eigentlich auch noch Zugriff auf die Fader 5, 6 und 8 haben um die Funktionen einzustellen. Dann kannst du schöne Sachen programmieren und diese problemlos abspielen. Zusätzlich kannst du jederzeit einfach Gerät 1 auswählen und z.B. ein Strobe hinzufügen. Zusätzlich hast du jederzeit Zugriff auf dem Masterdimmer.

Wenn du weitere Fragen hast, kannst du dich gerne bei mir melden oder hier wieder im Thread antworten. Ich hoffe das hilft dir erstmal weiter.

Gruß, Kevin

danke für die Anleitung, nur noch eine Frage

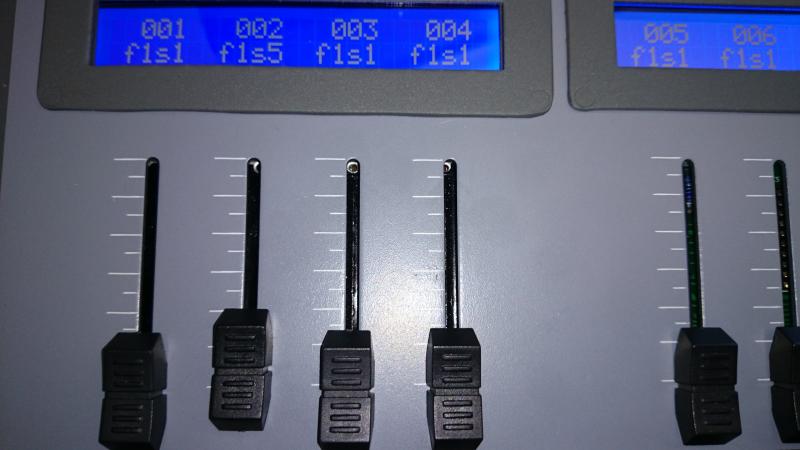

Bei mir steht immer zum beispiel

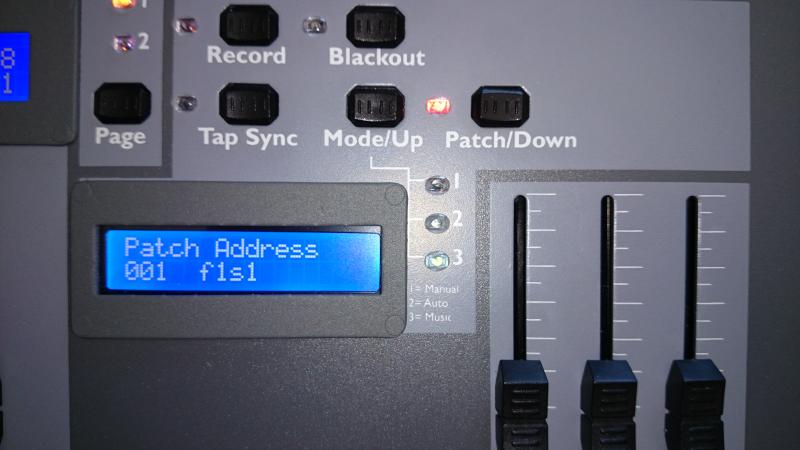

Patch Adresse:
001 f1s1
damit ich es verstehe, für was steht "f" und für was "s"
Bedeutet das f = fixture = Gerät und s= slider (Fader) ?

und wenn z.B Fader 4 nicht belegt, welchen Wert gebe ich da ein. Ich kann mit dem Fader bis hoc = NULL aber NULL spielt der verschiedene Programme ab..
ich finde da nirged etwas beschrieben

Wie schon von dir beschrieben wird hier alles in Englisch übersetzt.

Somit steht "f" für Fixture -> f1 ist somit Gerät 1
Das "s" -> steht für Slider -> s1 ist Schieberegler 1

Die Fader die du nicht belegen möchstest lässt du einfach leer. Ich weiß nicht genau wie das mapping bei dem Controller abläuft, da ich nur den LED Commander gehabt habe. Den Pro gab es zu der Zeit noch nicht. Dort habe ich einfach das Gerät ausgewählt, den Kanal eingestellt und gespeichert.

Dort denke ich wirst du mit dem Speed und Fade Schieberegler das Gerät und den Schieberegler auswählen und dann mit den 8 Schiebereglern den DMX Kanal. Es ist halt echt schwer zu erklären wenn man den Controller nicht vor Augen hat und sieht was dort angezeigt wird. Die Bedienungsanleitung ist wieder Mal so toll das man die nicht gebrauchen kann. Kannst du mal ein Foto machen von dem Controller sobald dieser im Patch Adress Mode ist (so das man alle Anzeigen sieht)?

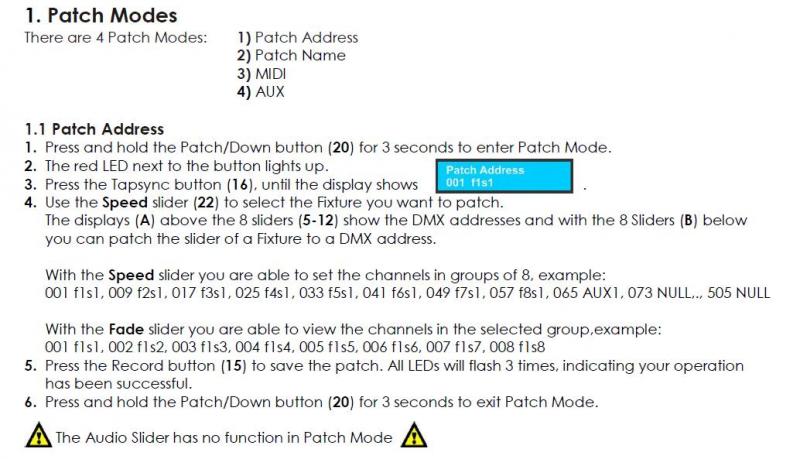

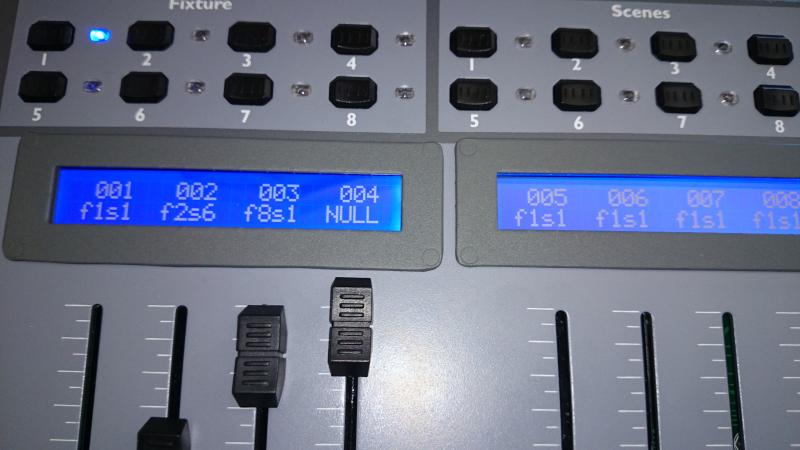

mit Speed kann ich die Zahl 001 bis 505 ändern, allerdings werden immer 001 dann auf 001 dann auf 017 usw.... geändert
ämdere ich auf 009, ändert sich automatisch der Wert auf f2s1, und bei 017 auf f3s1 usw...

Vorab: Die Verarbeitungsqualiät hat aber bei Showtec auch massiv nachgelassen im unteren Preissegment wenn ich mir das so ansehe... die Rahmen um die Displays sind ja grausam... da könnte ich ja beide Hände über den Kopf zusammen schlagen!

Nun zur Programmierung:
Ich verstehe das jetzt so, dass man mit dem Speed-Fader jeweils die 8er Gruppen aufrufen kann und dann mit den 8 Fadern die entsprechende position des Kanals festlegt.
Würde für dich bedeuten:

Speed Fader auf 001:
- 1 Fader (DMX 1) auf f1s8
- 2 Fader (DMX 2) auf f1s5
- 3 Fader (DMX 3) auf f1s6
- 4 Fader (DMX 4) auf f1s1
- 5 Fader (DMX 5) auf f1s2
- 6 Fader (DMX 6) auf f1s3
- 7 Fader (DMX 7) auf f2s1
- 8 Fader (DMX 8) auf f2s2

Speed Fader auf 009:
- 1 Fader (DMX 9) auf f2s3
- 2 Fader (DMX 10) auf f3s1
- 3 Fader (DMX 11) auf f3s2
- 4 Fader (DMX 12) auf f3s3
- 5 Fader (DMX 13) auf f4s1
- 6 Fader (DMX 14) auf f4s2
- 7 Fader (DMX 15) auf f4s3
- 8 Fader (DMX 16) auf NULL

Damit solltest du deinen Adressbereich abgedeckt haben...

Ich verstehe das so mit dem Programmieren:

Mit dem Speedslider stellst du die Fixtures 1-8 ein:
f1s1=Fixture 1=DMX-Kanal 1-8
f2s1=Fixture 2=DMX-Kanal 9-16
f3s1=Fixture 3=DMX-Kanal 17-24
f4s1=Fixture 4=DMX-Kanal 25-32
f5s1=Fixture 5=DMX-Kanal 33-40
f6s1=Fixture 6=DMX-Kanal 41-48
f7s1=Fixture 7=DMX-Kanal 49-56
f8s1=Fixture 8=DMX-Kanal 57-64
Aux1=DMX-Kanal 65
Aux2=DMX-Kanal 66

Mit den Fade slidern stellst Du dann die einzelnen DMX Kanäle eines Fixtures ein:

Fixture 1
f1s1=DMX Kanal 1
f1s2=DMX kanal 2
f1s3=DMX kanal 3
f1s4=DMX kanal 4
f1s5=DMX kanal 5
f1s6=DMX kanal 6
f1s7=DMX kanal 7
f1s8=DMX kanal 8

Fixture 2:
f2s1=DMX Kanal 9
f2s2=DMX Kanal 10
f2s3=DMX Kanal 11
f2s4=DMX-Kanal 12
f2s5=DMX-Kanal 13
f2s6=DMX-Kanal 14
f2s7=DMX-Kanal 15
f2s8=DMX-Kanal 16

Fixture 3:
f3s1=DMX Kanal 17
f3s2=DMX kanal 18
f3s3=DMX kanal 18
f3s4=DMX kanal 20
f3s5=DMX kanal 21
f3s6=DMX kanal 22
f3s7=DMX kanal 23
f3s8=DMX kanal 24

Fixture 4
f4s1=DMX Kanal 25
f4s2=DMX kanal 26
f4s3=DMX kanal 27
f4s4=DMX kanal 28
f4s5=DMX kanal 29
f4s6=DMX kanal 30
f4s7=DMX kanal 31
f4s8=DMX kanal 32

Fixture 5
f5s1=DMX Kanal 33
f5s2=DMX kanal 34
f5s3=DMX kanal 35
f5s4=DMX kanal 36
f5s5=DMX kanal 37
f5s6=DMX kanal 38
f5s7=DMX kanal 39
f5s8=DMX kanal 40

Fixture 6:
f6s1=DMX Kanal 41
f6s2=DMX kanal 42
f6s3=DMX kanal 43
f6s4=DMX kanal 44
f6s5=DMX kanal 45
f6s6=DMX kanal 46
f6s7=DMX kanal 47
f6s8=DMX kanal 48

Fixture 7
f7s1=DMX Kanal 49
f7s2=DMX kanal 50
f7s3=DMX kanal 51
f7s4=DMX kanal 52
f7s5=DMX kanal 53
f7s6=DMX kanal 54
f7s7=DMX kanal 55
f8s8=DMX kanal 56

Fixture 8
f8s1=DMX Kanal 57
f8s2=DMX kanal 58
f8s3=DMX kanal 59
f8s4=DMX kanal 60
f8s5=DMX kanal 61
f8s6=DMX kanal 62
f8s7=DMX kanal 63
f8s8=DMX kanal 64

Aux1=DMX-Kanal 65
Aux2=DMX-Kanal 66

mfg,Dirk

habe es genau so gemacht, es passiert nichts, lediglich der Kanal 8 (Fader8) kann ich verschiedene Programme abrufen der PAR Leuchte

Kanal 1 ist jetzt ja Modus wahl
Kanal2 2 = Dimmer, den jhabe ich volloben
Kanal 3 müsste demnach ja eine Farbe sein (blau)

aber bleibt dunkel :-(

Nach was hast du jetzt gepatcht? So wie ich es aufgeführt habe?

Du müsstest nach meiner Aufstellung folgendes machen:
- Gerät 1 auswählen
- Fader 8 auf einen DMX Wert zwischen 11 und 21 stellen -> Modus Auswahl
- Fader 5 auf Wert 255 -> Master Dimmer
- Fader 6 kann unberührt bleiben -> Strobe
- nun kann man mit Fader 1 die Farbe rot für Scheinwerfer 1 zwischen 0 und 255 regeln
- mit Fader 2 kann man die Farbe grün für Scheinwerfer 1 zwischen 0 und 255 regeln
- und mit Fader 3 kann man die Farbe blau für Scheinwerfer 1 zwischen 0 und 255 regeln

Klappt das bei dir nicht?

Gamer354 wrote :
Nach was hast du jetzt gepatcht? So wie ich es aufgeführt habe?

Du müsstest nach meiner Aufstellung folgendes machen:
- Gerät 1 auswählen
- Fader 8 auf einen DMX Wert zwischen 11 und 21 stellen -> Modus Auswahl
- Fader 5 auf Wert 255 -> Master Dimmer
- Fader 6 kann unberührt bleiben -> Strobe
- nun kann man mit Fader 1 die Farbe rot für Scheinwerfer 1 zwischen 0 und 255 regeln
- mit Fader 2 kann man die Farbe grün für Scheinwerfer 1 zwischen 0 und 255 regeln
- und mit Fader 3 kann man die Farbe blau für Scheinwerfer 1 zwischen 0 und 255 regeln

Klappt das bei dir nicht?


ja erst mal nach Deiner Aufstellung....

Ja ich habe dir beschrieben wie du dann das Gerät steuern kannst wenn du aus dem Patch Modus raus bist.

Wenn du im Patch Modus bist dann bitte so einstellen:

Speed Fader auf 001:
- 1 Fader (DMX 1) auf f1s8
- 2 Fader (DMX 2) auf f1s5
- 3 Fader (DMX 3) auf f1s6
- 4 Fader (DMX 4) auf f1s1
- 5 Fader (DMX 5) auf f1s2
- 6 Fader (DMX 6) auf f1s3
- 7 Fader (DMX 7) auf f2s1
- 8 Fader (DMX 8) auf f2s2

Speed Fader auf 009:
- 1 Fader (DMX 9) auf f2s3
- 2 Fader (DMX 10) auf f3s1
- 3 Fader (DMX 11) auf f3s2
- 4 Fader (DMX 12) auf f3s3
- 5 Fader (DMX 13) auf f4s1
- 6 Fader (DMX 14) auf f4s2
- 7 Fader (DMX 15) auf f4s3
- 8 Fader (DMX 16) auf NULL

Nicht vergessen alles über Record zu speichern!

Wenn das eingestellt ist dann kannst du das Gerät so steuern:

- Gerät 1 auswählen
- Fader 8 auf einen DMX Wert zwischen 11 und 21 stellen -> Modus Auswahl
- Fader 5 auf Wert 255 -> Master Dimmer
- Fader 6 kann unberührt bleiben -> Strobe
- nun kann man mit Fader 1 die Farbe rot für Scheinwerfer 1 zwischen 0 und 255 regeln
- mit Fader 2 kann man die Farbe grün für Scheinwerfer 1 zwischen 0 und 255 regeln
- und mit Fader 3 kann man die Farbe blau für Scheinwerfer 1 zwischen 0 und 255 regeln

Gerät 2 bis 4 lässt sich dann über die Fader 1 bis 3 in den Farben einzeln ansprechen. Je nachdem wie viele Geräte du auswählst...

Gamer354 wrote :
Ja ich habe dir beschrieben wie du dann das Gerät steuern kannst wenn du aus dem Patch Modus raus bist.

Wenn du im Patch Modus bist dann bitte so einstellen:

Speed Fader auf 001:
- 1 Fader (DMX 1) auf f1s8
- 2 Fader (DMX 2) auf f1s5
- 3 Fader (DMX 3) auf f1s6
- 4 Fader (DMX 4) auf f1s1
- 5 Fader (DMX 5) auf f1s2
- 6 Fader (DMX 6) auf f1s3
- 7 Fader (DMX 7) auf f2s1
- 8 Fader (DMX 8) auf f2s2

Speed Fader auf 009:
- 1 Fader (DMX 9) auf f2s3
- 2 Fader (DMX 10) auf f3s1
- 3 Fader (DMX 11) auf f3s2
- 4 Fader (DMX 12) auf f3s3
- 5 Fader (DMX 13) auf f4s1
- 6 Fader (DMX 14) auf f4s2
- 7 Fader (DMX 15) auf f4s3
- 8 Fader (DMX 16) auf NULL

Nicht vergessen alles über Record zu speichern!

Wenn das eingestellt ist dann kannst du das Gerät so steuern:

- Gerät 1 auswählen
- Fader 8 auf einen DMX Wert zwischen 11 und 21 stellen -> Modus Auswahl
- Fader 5 auf Wert 255 -> Master Dimmer
- Fader 6 kann unberührt bleiben -> Strobe
- nun kann man mit Fader 1 die Farbe rot für Scheinwerfer 1 zwischen 0 und 255 regeln
- mit Fader 2 kann man die Farbe grün für Scheinwerfer 1 zwischen 0 und 255 regeln
- und mit Fader 3 kann man die Farbe blau für Scheinwerfer 1 zwischen 0 und 255 regeln

Gerät 2 bis 4 lässt sich dann über die Fader 1 bis 3 in den Farben einzeln ansprechen. Je nachdem wie viele Geräte du auswählst...


also erst mal herzlichen Dabk an alle die hier vollen Einsatz gezeigt haben,
nach der Einstellung funktioniert es nun ABER aufgefallen ist mir, dass wenn ich Gerät eins ausschalte dann natürlich die anderen Geräte auch nicht mehr funktionieren (ist mir klar, weil ja auf 1 Dimmer und Modus programmiert wurde) aber trotzdem, man will ja nicht immer Gerät 1 an haben, bei einem Lauflich geht das ja auch mal aus :-) also es soll schon auch so gehen dass nur Geräte 2 geht.
Momentan geht aber Gerät 2 nur wenn auch Gerät 1 an ist!

Also eigentlich solltest du Gerät 2 auch steuern können Ohne bei Gerät 1 eine Farbe eingestellt zu haben.

Dazu machst du folgendes:
- Gerät 1 auswählen
- Modus zwischen 11 und 21 bei Modus (Fader 8)
- Dimmer auf 255 von Gerät 1 (Fader 5)
- Gerät 1 abwählen
- Gerät 2 auswählen
- Farbe mit den Fadern 1 bis 3 einstellen

So sollte es auch mit den Geräten 3 und 4 funktionieren...

Mhh ich weiss leider nicht ob das auch so funktionieren würde ,da ich noch nicht soviel Ahnung vom Patchen der Kanäle habe,das du dir nur immer die RGB Farben der 4x Pars auf je einen Fixture 1-4 abspeichern kannst
und die Programme und Modus,Dimmer dann auf Fixture 5.

Wenn du dann Fixture 1 anwählst währe das der Par 1 mit RGB
Fixture 2= Par 2 RGB
Fixture 3= Par 3 RGB
Fixture 4= Par 4 RGB
Fixture 5= Programme und Modus,Dimmer.

Wenn du dann Fixture 1+4 anwählst und den 2.Fader hochschiebst sollte der 1+4 Par dann grün leuchten.
Fixture 2+3 dann den 3.Fader hoch währe dann die Farbe Blau bei Par 2+3

Wie gesagt weiss nicht ob das so funktionieren würde.

mfg,Dirk

Du brauchst für den Modus, Masterdimmer und Flash kein eigenes Gerät anlegen.

Klar würde das funktionieren aber das würde ich als absolut überflüssig bezeichnen. Wichtig ist einfach nur das du mit dem Modus Fader den richtigen Modus auswählst (zwischen Kanal 11 und 21) und den Masterdimmer entsprechend einstellst. Solange das nicht der Fall ist, wird keines der Lampen leuchten!

Ich denke du hast irgendwo noch einen Denkfehler drin bei der Steuerung. Vielleicht ließt du im Internet mal ein paar Grundlagen der DMX Steuerung nach um zu wissen wie alles funktioniert. Sonst wird das hier ein endloser Thread werden. Ich kann dir leider nicht alles mögliche hier schreiben. Oder wir müssen einfach mal telefonieren...

Hey Randy,

wie siehts aus in Sachen LED Commander Pro? Hast du dich langsam rein gefunden oder sind noch fragen offen?

Eine kurze Rückmeldung wäre super ;-)

Gruß, Kevin

95%
